离型膜对于模切人一点也不陌生，之前我们也分享了很多关于离型膜的特性应用检测等知识，今天模切易得通就和大家聊聊离型膜模切加工的相关问题。

　　离型膜又称剥离膜、隔离膜、分离膜等。通常情况下为了增加塑料薄膜的离型力，会将塑料薄膜做等离子处理，或涂氟处理，或涂硅(silicone)离型剂于薄膜材质的表层上，如PET、PE、OPP，等等;让它对于各种不同的有机压感胶(如热融胶、亚克力胶和橡胶系的压感胶)可以表现出极轻且稳定的离型力。根据不同所需离型膜离型力，隔离产品胶的粘性不同，离型力相对应调整，使之在剥离时达到极轻且稳定的离型力。

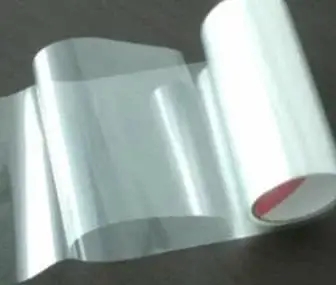

　　什么是离型膜

　　离型膜是指薄膜表面能有区分的薄膜，离型膜与特定的材料在有限的条件下接触后不具有粘性，或轻微的粘性。

　　离型膜是热转印常用到的一种材料，底材是PET，经过涂布硅油而成所以也叫硅油膜。常规厚度从25um至150um。有冷热撕和光哑面之分，经过防静电和防划伤处理，产品具有很好的吸附性和贴合性离型膜。

　　离型膜现已被广泛应到包装、印刷、丝印、移印、铭板、薄膜开关、柔性线路、绝缘制品、线路板、激光防贴合、电子、密封材料用膜、反光材料、防水材料、医药(膏药用纸)、卫生用纸、胶粘制品、模切冲型加工等行业领域。

　　离型膜的特点

　　单面、双面离型膜因其优越的耐高温特性，主要应用于FPC为基材，在单面或双面均匀涂布一层极薄的离型剂而成，离型膜表面平整光洁，涂布均匀，无皱折、颗粒、气泡、针孔等缺陷，产品物理性能优良，厚度公差小，热收缩率低，主要为环氧树脂的印制电路板加工处理时的上选隔离材料，具有高抗张强度和撕裂强度。

　　关于模切过程中，离型膜通常会遇到如下的问题：

　　1、双面胶与PET离型膜贴合后，剥离时有部分双面胶带会产生反剥离，并发出异样的声响。

　　2、反剥离是该剥离的材料没有剥离。

　　3、冲切好放置一段时间后胶带与离型膜无法剥离。

　　4、离型膜离型力很低，感觉离型层很容易脱落。

　　5、离型膜在收卷过程中会产生静电，吸附灰尘。

　　对于上述的几个问题，通常有如下解决方法：

　　1、剥离时发生声响，一是离型力过大，其次就是涂布不均造成的结果。

　　2、反剥离主要是离型力搭配得不理想造成的，原因有两方面：

　　其一，离型膜的出厂检验不严格，检验设备不全，生产工艺不够稳定，使得相同型号的产品离型力相差过多。致使模切厂出于使用习惯用了他们以为的离型力的离型膜。

　　其二，离型层的耐候性不够，随着时间发生了巨大的变化。

　　3、与胶带贴好后无法剥离，一般是涂布不均的原因，有些离型膜漏涂比较严重的就会使得某一部位没有离型效果，致使胶带无法剥离，圆刀的模切应该很忌讳这个问题。

　　4、离型面油腻主要是隔离剂的体系造成的，并非油腻的东西一定不好，事实上有些油腻的离型膜表面涂布比较均匀，残余粘着率更好。但有些纯粹就是密着性不好，硅油容易脱落。这些都可以通过检测来判定。

　　5、静电问题，一般除了物理方面的处理方法之外，化学方面的处理才是永久的，一般光电级的模切厂都有无尘车间，也都有除静电的设备，问题不会很大。要求比较严格的，可以选择抗静电涂布的离型膜。
